공압식 컨베이어 시스템은 어떻게 먼지, 가동 중지 시간 및 자재 손실을 줄일 수 있습니까?

추상적인

먼지 구름, 막힌 슈트, 분리, 파손된 제품, 하루 종일 이송 지점을 돌보는 작업자 등을 처리하기 전까지는 분말, 펠릿 및 과립을 옮기는 것이 간단해 보입니다. 잘 디자인 된공압 이송 시스템제어된 공기 흐름을 사용하여 밀폐된 파이프라인을 통해 벌크 자재를 이동하여 공장을 더 깨끗하고 안전하며 일관성 있게 유지하는 동시에 수동 취급을 줄입니다.

이 가이드에서는 진공 대 압력, 희석 상, 조밀 상, 여과, 에어록 선택, 파이프라인 라우팅 등 성능 및 운영 비용에 실제로 중요한 결정을 세분화합니다. 또한 실용적인 체크리스트, 비교표, FAQ도 포함되어 있어 "작동하는 것이 필요합니다"에서 명확하고 위험도가 낮은 사양으로 이동할 수 있습니다. 예시와 권장 사항은 일반적인 산업 조건과 기업이 사용하는 엔지니어링 접근 방식을 반영합니다.Shandong Yinchi 환경 보호 설비 유한 회사

목차

• 개요
• 공압식 컨베이어는 어떤 문제를 해결합니까?
• 공압 이송 시스템의 작동 방식
• 진공 운반과 압력 운반
• 희석 단계 대 조밀 단계
• 신뢰성을 결정하는 주요 구성 요소
• 구매 전 디자인 체크리스트
• 에너지 및 운영 비용의 수단
• 먼지 제어 및 안전 고려 사항
• 시운전 및 유지보수 계획
• 실제 사용 사례
• FAQ
• 결론 및 다음 단계

개요

• 가장 큰 문제점을 파악하고 현장에서 "성공"이 어떤 모습인지 확인하세요.
• 공기 흐름과 고체의 기본 사항을 이해하여 제안서 비교 가능
• 거리, 레이아웃, 픽업 지점에 적합한 운반 모드를 선택하세요.
• 제품 취약성과 용량을 기준으로 희석상 또는 조밀상을 선택하세요.
• 재료 거동과 일치하는 신뢰할 수 있는 구성요소 고정
• 제작 및 설치 전에 체크리스트를 사용하여 위험을 줄이세요.
• 첫날부터 먼지 제어, 안전한 작동 및 유지 관리 가능성을 계획합니다.

공압식 컨베이어는 어떤 문제를 해결합니까?

당신이 고려하고 있다면공압 이송 시스템, 당신은 아마도 재미로 그것을하고 있지 않을 것입니다. 현재 전송 방법으로 인해 시간, 제품 및 인내심이 많이 소모되기 때문에 그렇게 하는 것입니다.

• 환승 지점의 먼지장비를 코팅하고, 관리 경보를 울리고, 불편한 작업 환경을 조성하는 물질입니다.
• 재료 손실 및 오염열린 컨베이어, 누출 또는 빈번한 청소로 인해
• 브리징 및 막힘일관되지 않은 흐름으로 인해 슈트, 호퍼 및 스크류 피더에서
• 일관성 없는 일괄 처리분리, 유출 또는 불안정한 공급 속도로 인해 발생
• 높은 노동의존도자재 이동을 유지하기 위해 작업자가 개입해야 하는 곳
• 제품 손상펠렛 파손, 분말 마모 또는 과도한 미세분말 생성 등
• 레이아웃 제약구조물 주변, 층간 또는 사일로까지 경로를 지정해야 하는 경우

밀폐형 파이프라인 운반은 노출된 이송 지점을 줄이고 제어된 공기와 압력으로 자재를 이동시키기 때문에 도움이 됩니다. 이는 먼지가 빠져나갈 수 있는 장소가 적고, 유출될 수 있는 장소가 적으며, "불가사의한 가동 중지 시간"이 숨을 수 있는 장소가 적다는 것을 의미합니다.

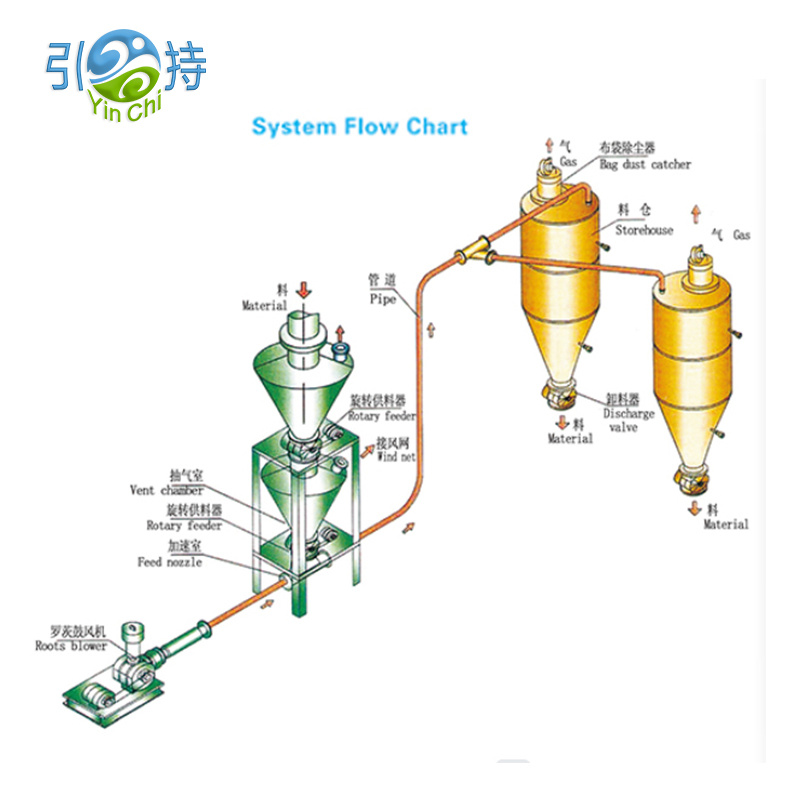

공압 이송 시스템의 작동 방식

높은 수준에서는공압 이송 시스템압력차와 공기 흐름을 사용하여 파이프를 통해 벌크 고형물을 운반합니다. 물질은 픽업 지점에서 운반 라인으로 들어가고 수용 용기로 이동하며 공기는 여과를 통해 고형물에서 분리됩니다.

파이프 안에서 무슨 일이 일어나고 있나요?

• 기류는 원동력을 제공합니다
• 운반 모드에 따라 고체가 동반되거나 밀려납니다.
• 속도는 침전을 방지할 수 있을 만큼 높아야 하지만 제품을 파괴하거나 에너지를 낭비할 정도로 너무 높아서는 안 됩니다.
• 굴곡, 장거리 주행 및 고도 변화로 인해 저항이 추가되고 안정성에 영향을 미칩니다.

모든 디자인에서 요구해야 할 것

• 수신기에서 서징, 막힘 또는 "버핑" 없이 안정적인 이송
• 교대 근무, 계절 및 자재 로트 변경에 따른 예측 가능한 공급 속도
• 실제 생산 조건에 맞는 크기의 여과 기능을 갖춘 방진 작동
• 마모 지점 및 필터에 대한 합리적인 유지 관리 접근

진공 운반과 압력 운반

첫 번째 선택 중 하나는 운반 라인이 재료를 끌어당겨야 하는지(진공) 아니면 재료를 밀어야 하는지(압력)입니다. 둘 다 잘 작동할 수 있지만 서로 다른 플랜트 문제를 해결합니다.

실용적인 경험 법칙은 레이아웃부터 시작하는 것입니다. 여러 지점에서 수집하여 한 곳으로 배송해야 하는 경우 진공 솔루션은 네트워크를 단순화하는 경우가 많습니다. 멀리 떨어진 사일로나 여러 개의 저장소로 재료를 운반해야 하는 경우 압력 운반이 더 적합할 수 있습니다.

희석 단계 대 조밀 단계

많은 프로젝트가 성공하거나 실패하는 곳이 바로 여기입니다. 같은공압 이송 시스템위상 선택이 잘못된 경우 한 재료에서는 아름답게 작동할 수 있지만 다른 재료에서는 끔찍할 수 있습니다.

희석상

• 물질은 상대적으로 빠른 속도의 공기 흐름을 통해 운반됩니다.
• 제어가 더 간단하고 다양한 분말 및 펠릿을 처리할 수 있는 경우가 많습니다.
• 위험: 속도가 높을수록 마모, 소음 및 제품 마모가 증가할 수 있습니다.

조밀한 단계

• 재료는 "슬러그" 또는 "플러그" 방식으로 더 낮은 속도로 이동합니다.
• 깨지기 쉬운 제품, 연마성 분말 또는 분해 문제를 최소화할 때 선호되는 경우가 많습니다.
• 위험: 보다 신중한 공급, 압력 제어 및 재료별 조정이 필요할 수 있습니다.

공장에 펠렛 파손, 너무 많은 미세분 또는 굴곡부에서의 눈에 띄는 침식과 같은 문제가 있는 경우 조밀한 단계(또는 저속 전략)가 심각한 후보가 됩니다. 가장 큰 문제가 단순히 간단한 제어를 통한 안정적인 전송이라면 희석 단계가 안정성을 향한 가장 빠른 경로일 수 있습니다.

신뢰성을 결정하는 주요 구성 요소

견적서는 서류상으로는 비슷해 보일 수 있지만 구성요소를 선택하면 공급업체가 귀하의 자료를 이해하는지 여부가 드러납니다. 일상적인 성능을 가장 많이 결정하는 부분은 다음과 같습니다.

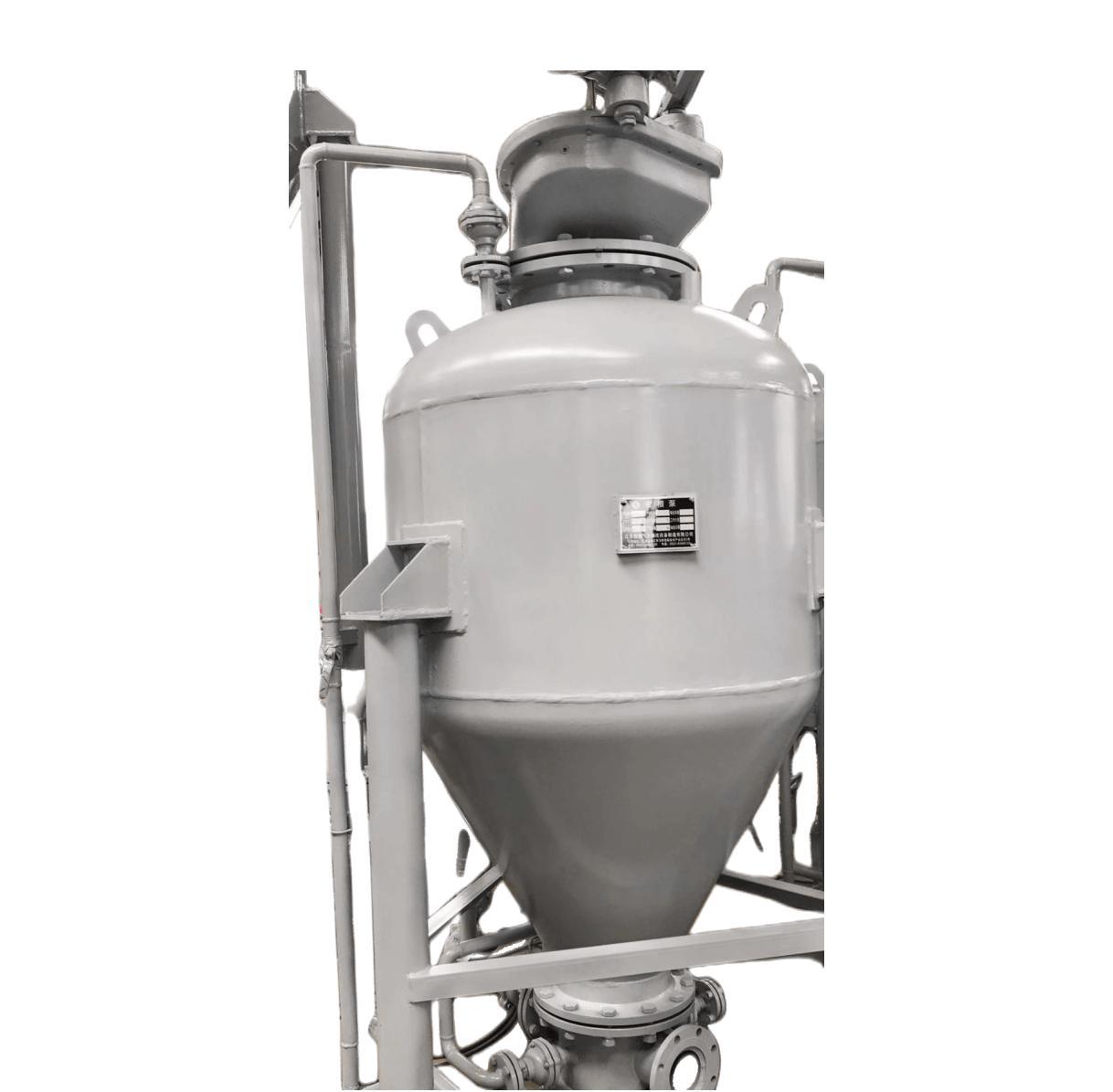

• 먹이는 장치누출 제어 및 안정적인 고형분 비율을 위해 선택된 회전식 에어록 밸브, 벤츄리 또는 압력 용기 공급 장치 등
• 공기 공급원송풍기, 팬 또는 압축기와 같이 필터 로딩을 위한 여유가 있는 필수 압력 및 유량에 맞는 크기
• 이송 라인압력 강하를 제한하고 침강을 방지하도록 설계된 파이프 직경, 굽힘 및 마모 부분을 포함합니다.
• 수신기 및 여과필터 면적, 청소 방법, 먼지 배출 등이 포함되어 있어 막힘 없이 연속 작동이 가능하도록 설계되었습니다.
• 제어 및 계측압력 센서, 필터 간 차압, 폭주 막힘 현상을 방지하는 인터록 포함

많은 공장에서 에어록 밸브는 조용한 말썽꾼입니다. 누출이 너무 많으면 운반이 불안정해지고 리시버 분리가 불량하며 예상치 못한 먼지가 발생합니다. 간격이 너무 빡빡하거나 제대로 일치하지 않으면 열이 발생하고 결속이 발생하고 빈번한 정지가 발생할 수 있습니다. 입자 크기, 온도, 마모성 및 필요한 밀봉 수준에 에어록을 맞추십시오.

구매 전 디자인 체크리스트

이 체크리스트를 사용하여 제안을 비교하고 설치 후 불쾌한 놀라움을 줄이십시오. 목표는 완벽함이 아니라 위험 통제입니다.

• 재료 프로필부피 밀도, 입자 크기 범위, 수분 민감도, 점착성, 마모성 및 온도 포함
• 용량 목표평균 속도, 최고 속도, 최고 속도 발생 빈도 등이 포함됩니다.
• 거리 및 경로총 등가 길이, 굴곡 수, 수직 리프트 및 사용 가능한 지지점을 포함합니다.
• 픽업 및 하차 지점현재 및 2년 이내에 필요한 소스 및 대상 수를 포함합니다.
• 청결도 기준수신기 주변에 먼지가 얼마나 허용되는지, 현재 관리 상태는 어떤지 포함됩니다.
• 전력 및 유틸리티사용 가능한 전기 용량 및 압축 공기가 안정적이고 건조한지 여부를 포함합니다.
• 마모 관리굽힘 스타일, 교체 가능한 마모 부분 및 검사를 위한 접근 포함
• 유지보수 액세스필터 교체 공간, 에어록 서비스 공간, 안전한 격리 지점 포함
• 시운전 계획"일반적인" 샘플뿐만 아니라 실제 재료를 사용한 테스트 실행도 포함됩니다.

제안서에서 이러한 주제를 피하거나 모호하게 대답한다면 이는 "있으면 좋은" 격차가 아닙니다. 나중에 가동 중지 시간이 발생하는 곳이 바로 여기입니다.

에너지 및 운영 비용의 수단

운영 비용은 모터 크기에만 국한되지 않습니다. 이는 시스템이 특정 조건에 대해 가장 안정적이고 낮은 속도와 압력으로 재료를 이동할 수 있는지 여부에 관한 것입니다.

• 파이프 직경 선택속도와 압력 강하에 큰 영향을 미칩니다
• 라우팅 규율예를 들어 날카로운 굴곡이 줄어들면 난기류와 마모가 줄어듭니다.
• 공기 흐름 제어"안전"을 위해 재료가 과도하게 부는 것을 방지하는 데 도움이 됩니다.
• 필터 크기공기 공급원이 더 열심히 작동하도록 하는 높은 차압을 방지합니다.
• 누출 관리에어록과 연결부에서 낭비되는 공기와 불안정한 흐름을 줄입니다.

일반적인 숨겨진 비용은 시스템의 계측이 부족하기 때문에 과도한 공기 속도에서 발생합니다. 더 나은 압력 및 필터 모니터링을 통해 운영자는 본능이 아닌 프로세스를 신뢰할 수 있으며 라인을 안정적이고 효율적인 창에서 유지할 수 있습니다.

먼지 제어 및 안전 고려 사항

먼지는 청결의 문제만이 아닙니다. 미세한 입자는 쉽게 공기 중에 떠돌며 베어링과 전기 캐비닛으로 이동하여 불편한 작업 환경을 조성할 수 있습니다. 밀폐형 운반은 개방형 이송 지점의 수를 줄이지만 먼지 제어는 여전히 스마트 수신 및 여과에 달려 있습니다.

눈에 띄는 변화를 가져오는 실질적인 조치

• 필터 면적이 충분한 리시버를 사용하면 장기간 동안 필터링이 안정적으로 유지됩니다.
• 사용 주기와 먼지 행동에 맞는 필터 청소 방법을 선택하세요.
• 비우는 동안 미세먼지가 작업장으로 다시 유입되지 않도록 먼지 배출을 계획하십시오.
• 연결부를 밀봉하고 개스킷을 유지하여 시스템을 완전히 밀폐된 상태로 유지하세요.
• "사소한 문제"가 갑자기 문제가 되지 않도록 검사 포트에 접근 가능하도록 유지하세요.

재료가 가연성이거나 극도로 미세한 경우 프로젝트 초기에 플랜트별 안전 요구 사항을 논의하세요. 훌륭한 엔지니어링은 사전 예방적입니다. 완벽한 작업자 행동에 의존하기보다는 실제 가변성을 가정하고 보호 계층을 구축합니다.

시운전 및 유지보수 계획

A 공압 이송 시스템영웅적인 행동을 요구해서는 안 됩니다. 이를 달성하는 가장 쉬운 방법은 커미셔닝을 나중에 고려하는 것이 아니라 설계의 일부로 처리하는 것입니다.

• 기준 테스트실제 재료를 예상 온도 및 습도 범위에서 사용
• 속도 검증과도한 가속 없이 한계를 초과했는지 확인하기 위해
• 필터 로딩 관찰청소 주기가 차압을 안정적으로 유지하는지 확인하기 위해
• 마모검사 계획정의된 런타임 간격으로 굴곡 및 충격이 심한 구역용
• 예비 부품 전략에어록 씰, 필터 요소 및 마모 부분에 중점을 둡니다.

대부분의 "신비한 문제"는 압력, 필터 차압 및 모터 부하의 패턴으로 나타납니다. 계측은 화려할 필요가 없으며 지능적으로 배치하고 실제로 사용해야 합니다.

실제 사용 사례

다음은 공장에서 공압 이송을 선택하는 일반적인 시나리오와 일반적으로 최적화하는 대상입니다.

• 믹서로 분말 이송배치 품질을 보호하기 위해 먼지가 없는 픽업과 일관된 공급을 우선시합니다.
• 사일로로 운반되는 펠렛미세한 핸들링과 내마모성 굴곡을 우선시하여 미세한 입자를 줄입니다.
• 가방 덤프 스테이션작업자를 보호하기 위해 국부적인 먼지 추출과 깨끗한 흡입을 우선시합니다.
• 하나의 프로세스 라인에 여러 픽업안정적인 스위칭 로직과 균형 잡힌 흡입을 우선시합니다.

공통 스레드는 가변성을 제어하는 ​​것입니다. 재료 변경. 주변 습도가 변합니다. 운영자가 변경됩니다. 시스템은 지속적인 수동 개입 없이도 안정적인 흐름을 제공해야 합니다.

FAQ

Q1. 제안요청 전 어떤 정보를 준비해야 하나요?

재료 이름, 부피 밀도 범위, 입자 크기 범위, 수분 민감도, 온도, 원하는 용량, 거리, 굴곡 수, 픽업 및 배출 지점을 제공하십시오. 현재 환승 지점과 주변 먼지 상황에 대한 사진이 있으면 엔지니어가 가정이 아닌 현실에 맞게 설계하는 데 도움이 됩니다.

Q2. 공압 시스템이 깨지기 쉬운 펠릿이나 과립을 손상시킵니까?

속도가 너무 높거나 굴곡이 제대로 선택되지 않은 경우 발생할 수 있습니다. 이것이 바로 위상 선택, 라우팅 및 굴곡 설계가 중요한 이유입니다. 제품 무결성이 중요한 경우에는 저속 전략과 마모 관리 라우팅을 통해 마모를 크게 줄일 수 있습니다.

Q3. 모터가 강력할 때에도 일부 시스템이 연결되는 이유

막힘은 불안정한 공급, 너무 많은 날카로운 굴곡, 잘못된 공기 대 고체 비율, 습기로 인한 접착 또는 작동 중 공기 흐름을 변경하는 필터 제한으로 인해 발생하는 경우가 많습니다. 더 많은 전력이 자동으로 안정적인 운반을 생성하지 않습니다.

Q4. 수신기 주변의 먼지를 줄이는 방법

리시버 여과 영역, 적절한 필터 청소, 밀봉된 연결 및 포착된 미세먼지에 대한 제어된 배출 방법에 중점을 둡니다. 먼지 문제는 일반적으로 "공압식 이송" 자체보다는 작은 크기의 여과 또는 열악한 밀봉으로 인해 발생합니다.

Q5. 하나의 시스템으로 여러 자재를 처리할 수 있나요?

때로는 해당 재료의 밀도, 입자 크기 및 흐름 동작이 얼마나 다른지에 따라 다릅니다. 여러 재료를 처리해야 하는 경우 안정적인 작동 범위를 정의하고 실용적인 전환 및 청소 단계를 포함하는 설계를 요청하세요.

결론 및 다음 단계

A 공압 이송 시스템단일 구매가 아니라 프로세스 결정입니다. 단계, 공기 공급원, 공급 방법, 라우팅 및 여과가 자재 및 레이아웃과 일치하면 바닥이 더 깨끗해지고 중단이 줄어들며 생산이 더욱 예측 가능해집니다. 그렇지 않으면 먼지, 플러그, 모두가 기피하는 시스템이 발생하게 됩니다.

귀하의 공장 여건과 자재거동에 맞는 디자인을 원하신다면,Shandong Yinchi 환경 보호 설비 유한 회사명확한 사양을 정의하고, 운반 모드를 비교하고, 설치 및 운영을 위한 실제 계획을 세우는 데 도움이 됩니다. 먼지를 줄이고 이송 지점을 안정화할 준비가 되셨나요? 저희에게 연락주세요귀하의 애플리케이션에 대해 논의하고 맞춤형 솔루션을 얻으려면
