직접 커플링 루츠 송풍기에 대한 최종 엔지니어링 가이드

1. 직접 커플링 루츠 송풍기: 핵심 개념

2. 직접 결합된 회전식 용적의 역학

3. 벨트 구동 시스템에 비해 성능 이점

4. 설치 및 정렬: 오랜 수명을 위한 정밀성

5. 직접 구동 장치에 대한 유지 관리 프로토콜

6. 중요한 산업 응용 분야

7. 주요 기술 사양 및 선택 가이드

8. 자주 묻는 질문(FAQ)

1. 직접 커플링 루츠 송풍기: 핵심 개념

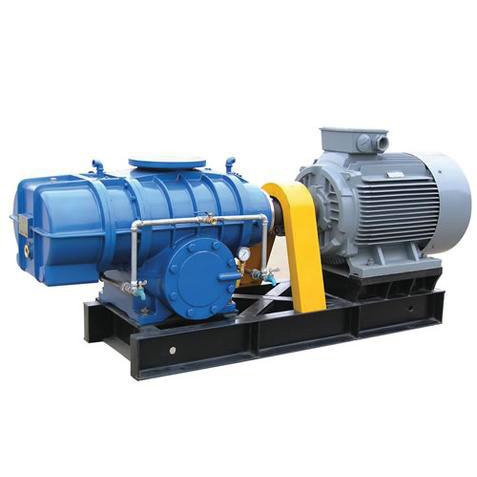

폐수 처리부터 공압 이송까지 수많은 산업 공정의 중심에는 강력한 기술이 있습니다.직접 커플링 루츠 송풍기. 벨트 구동 방식의 대안과 달리 이 장치는 커플링을 통해 모터와 송풍기 샤프트 사이에 직접적인 기계적 연결이 특징입니다. 이렇게 단순해 보이는 구별은 효율성, 내구성 및 작동 안정성 면에서 엄청난 이점을 제공합니다. 벨트를 제거함으로써 시스템은 마모 및 에너지 손실의 공통 지점을 근절하므로 직접 커플링 루츠 송풍기는 신뢰성이 가장 중요한 연속 작업 응용 분야에 선호되는 선택이 됩니다.

이러한 직접 구성을 통해 모터의 회전 속도가 임펠러에 정확하게 전달되어 생물학적 처리의 통기 또는 시멘트 공장의 재료 운송과 같은 공정에 중요한 안정적이고 맥동 없는 공기 흐름을 제공합니다. 설계 철학은 기계적 손실을 최소화하고 가동 시간을 최대화하는 데 중점을 두고 있습니다. 이것이 바로 작동 프로필이 까다로운 산업에서 기존 벨트 시스템보다 이 구동 방식을 점점 더 많이 채택하는 이유입니다.

2. 직접결합 회전식 용적변위의 역학

직접 커플링 루츠 송풍기정밀하게 가공된 케이싱 내에서 반대 방향으로 회전하는 2개 또는 3개의 로브 로터를 활용하는 용적형 원리로 작동합니다. 직접 커플링은 금속 간 접촉을 방지하는 타이밍 기어에 의해 구동되는 이러한 로터가 정확한 동기화를 유지하도록 보장합니다. 로브가 회전함에 따라 흡입 포트에서 고정된 양의 공기를 가두어 시스템 압력에 맞서 배출되는 토출 측으로 운반합니다.

주요 기계적 장점은 커플링 자체에 있습니다. 테이퍼 잠금 스타일인 유연한 커플링은 모터 샤프트를 송풍기 샤프트에 연결하여 토크를 효율적으로 전달하는 동시에 사소한 정렬 불량을 수용합니다. 이러한 직접 구동은 벨트 시스템에 내재된 미끄러짐을 제거하여 송풍기가 설계된 속도로 정확하게 작동하도록 보장하며 이는 보장된 체적 유량과 직접적으로 연관됩니다. 이러한 특성은 화학 물질 투여 또는 유동층 반응기와 같이 일관되고 계량된 공기 공급이 필요한 공정에 필수적입니다.

3. 벨트 구동 시스템에 비해 성능상의 이점

벨트 구동 제품과 비교하여 직접 커플링 루츠 송풍기를 평가할 때 몇 가지 성능 차별화 요소가 나타납니다. 첫째, 직접 연결은 벨트 장력과 마모를 제거하여 유지 관리 빈도를 줄일 뿐만 아니라 시간이 지남에 따라 벨트가 늘어남에 따라 효율성이 점진적으로 손실되는 것을 방지합니다. 둘째, 벨트와 풀리 어셈블리가 없기 때문에 장치의 전체 설치 공간과 무게가 줄어들고 설치가 단순화되며 컴팩트한 플랜트 레이아웃에 통합됩니다.

또한, 다이렉트 드라이브 시스템은 진동 수준이 낮고 정숙하게 작동하여 보다 안전하고 편안한 작업 환경에 기여합니다. 기계적 복잡성이 감소한다는 것은 고장이 발생할 수 있는 구성 요소가 적어 시스템의 전반적인 신뢰성이 향상된다는 것을 의미합니다. 공간이 제한되어 있거나 연속적인 고부하 작동이 필요한 응용 분야에서 직접 결합은 성능 안정성과 수명 주기 비용 고려 사항 측면에서 결정적인 이점을 제공합니다.

4. 설치 및 정렬: 정밀한 수명 보장

성공적인 배포직접 커플링 루츠 송풍기세심한 설치, 특히 샤프트 정렬이 필요합니다. 사소한 오정렬이라도 과도한 진동, 조기 베어링 마모 및 커플링 피로를 유발할 수 있습니다. 업계 모범 사례에 따르면 샤프트에 대한 안전한 연결을 보장하기 위해 커플링 절반을 억지끼워맞춤으로 설치해야 하며, 가열 제어가 필요한 경우가 많습니다.

올바른 정렬에는 오프셋과 각도 편차를 모두 확인하는 작업이 포함됩니다. 최적의 서비스 수명을 위해 커플링 허브의 총 표시 판독값(TIR)은 0.005인치(0.13mm)를 초과해서는 안 되며, 커플링 면의 평행 편차는 0.001인치(0.03mm) 이내여야 합니다. 또한 작동 중 샤프트의 열팽창을 수용하여 송풍기 내부 구성 요소를 손상시킬 수 있는 추력 부하를 방지할 수 있도록 커플링 절반 사이에 정확한 축 방향 간격을 설정하는 것이 중요합니다. 확실한 토크 전달과 제거 용이성을 보장하려면 테이퍼 잠금 스타일 커플링을 사용하는 것이 좋습니다.

5. 직접 구동 장치에 대한 유지 관리 프로토콜

직접 커플링 루츠 송풍기는 벨트 구동식 장치보다 개입 빈도가 낮지만 체계적인 유지 관리 일정이 필수적입니다. 주요 초점 영역에는 기어박스와 베어링의 윤활, 커플링 검사, 정렬 확인이 포함됩니다. 제조업체가 권장하는 윤활유를 사용하여 정기적으로 오일을 교환하면 기어 마모를 방지하고 원활한 작동을 보장합니다.

정기적인 커플링 점검에는 마모나 균열이 있는지 육안으로 검사하고 패스너를 지정된 값으로 다시 조이는 작업이 포함되어야 합니다. 진동 모니터링은 불균형이나 정렬 불량의 조기 징후를 감지하는 예측 유지 관리 도구 역할을 할 수 있습니다. 또한 흡기 공기 필터가 깨끗하고 방해받지 않도록 하면 로터가 미립자 손상으로부터 보호되어 이러한 블로어의 특징인 깨끗하고 오일 없는 공기 출력을 유지합니다.

• 일일:오일 레벨을 점검하고, 비정상적인 소음을 듣고, 토출 압력 및 온도를 모니터링하십시오.
• 월간 간행물:커플링의 마모 여부를 검사하고, 정렬을 확인하고, 공기 필터를 청소하십시오.
• 계간지:기어 오일을 교환하고, 베어링을 검사하고, 모든 패스너 토크를 점검하십시오.
• 매년:로터 간격 측정 및 씰 교체를 포함한 포괄적인 정밀 검사.

6. 중요한 산업 응용 분야

직접 커플링 루츠 송풍기의 견고한 설계와 안정적인 성능으로 인해 다양한 부문에서 없어서는 안 될 제품입니다. 폐수 처리에서는 호기성 소화를 위한 필수적인 통기를 제공하여 유기물의 생물학적 분해를 보장합니다. 양식 산업에서는 연못과 탱크의 용존 산소 수준을 중요한 수준으로 유지하여 어종의 건강과 수확량에 직접적인 영향을 미칩니다.

벌크 자재 취급의 경우, 이 송풍기는 공압 운반 시스템에 사용되어 파이프라인을 통해 시멘트, 곡물, 플라스틱 및 기타 분말을 운반합니다. 안정적인 고압 공기 흐름으로 장거리에 걸쳐 일관되고 효율적인 자재 이동이 보장됩니다. 기타 주요 응용 분야로는 용광로의 연소 공기 공급, 석유화학 공장의 가스 부스팅, 진공 포장 작업 등이 있으며, 이는 산업 스펙트럼 전반에 걸쳐 이 기술의 다양성을 입증합니다.

주요 응용 분야:폐수 폭기 · 양식업 · 공압 운반 · 시멘트 산업 · 발전소 · 화학 처리 · 바이오가스 처리

7. 주요 기술 사양 및 선택 가이드

오른쪽 선택직접 커플링 루츠 송풍기응용 분야의 경우 유속, 압력 및 전력 요구 사항에 대한 세심한 분석이 필요합니다. 일반적인 장치는 최저 0.6m³/min부터 120m³/min 이상까지의 유량 범위와 최대 98kPa의 배출 압력을 제공합니다. 모터 출력은 소형 장치의 경우 1.1kW부터 대규모 산업 모델의 경우 185kW 이상까지 다양합니다.

송풍기를 지정할 때 필요한 차압, 해당 압력에서 원하는 유량 및 주변 작동 조건을 고려하십시오. 3개 로브 로터 설계는 기존 2개 로브 설계에 비해 향상된 맥동 특성 및 효율성으로 인해 업계 표준이 되었습니다. 선택한 송풍기가 최적의 효율성 지점에서 작동하고 의도한 응용 분야에 대해 안정적인 서비스를 제공하려면 성능 곡선 및 기술 데이터시트에 대한 컨설팅이 중요합니다.
